想象一下，我們所熟知的宏觀世界——那些堅硬的混凝土高樓、導電的銅線、或是充滿彈性的橡膠輪胎，它們的性質似乎早已被“注定”。混凝土之所以堅固，是因為水泥將沙石緊緊鎖住；橡膠之所以有彈性，是因為高分子鏈條相互交聯。然而材料科學界在過去二十年里發現了一個驚人的秘密：當我們把材料的尺寸縮小到極致，直到只剩下一層原子的厚度時，那些我們習以為常的物理規則會發生翻天覆地的變化。

這就是“二維材料”的世界——一個厚度僅為納米量級，卻蘊含著無限可能的“平面”宇宙。

什么是“二維”？微觀世界的尺寸游戲

在日常生活中，我們接觸的物體大多數都是三維的。但在納米尺度下，科學家們根據材料在三個維度上的尺寸特征，將它們重新分類。如果一個材料的三個維度都縮小到納米級，它就是“零維”的納米顆粒；如果有兩個維度是納米級，它就是“一維”的納米管或納米線；而如果只有一個維度被壓縮到納米級，保留了另外兩個維度的廣闊延展，這就誕生了“二維材料”（2D Materials）。

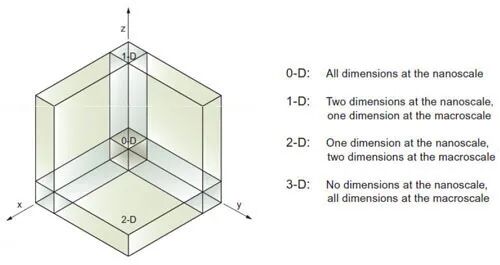

圖 納米級尺寸的分類

這就好比一張紙，雖然在我們的世界里它看起來很薄，但在原子尺度上它依然是“厚”的。而真正的二維材料，比如石墨烯（graphene），其“有效厚度”通常以石墨晶體的層間距表示，約為0.34納米。如果把單層石墨烯看作一張極薄的保鮮膜，要把它堆疊到普通紙張的厚度，你需要疊上幾十萬層。

圖 三種典型的納米結構

為什么變“薄”了，反而更強了？

二維材料讓科學家們著迷的原因，并不是它們單純變“薄”，而是薄到極致之后出現的奇異性質。歸根結底，主要來自三個方面：

1.擺脫了“軟弱”的范德華力

以我們熟悉的鉛筆芯（石墨）為例，它由無數層石墨烯堆疊而成，層與層之間靠微弱的范德華力連接。寫字時，輕輕一劃，層與層之間就能滑動、斷裂，于是石墨看起來很軟。

圖 石墨（左）由于層間的范德華力較弱，容易被折斷；而石墨烯（右）僅由共價鍵連接，因此極其堅固——單層石墨烯甚至足以支撐一個足球

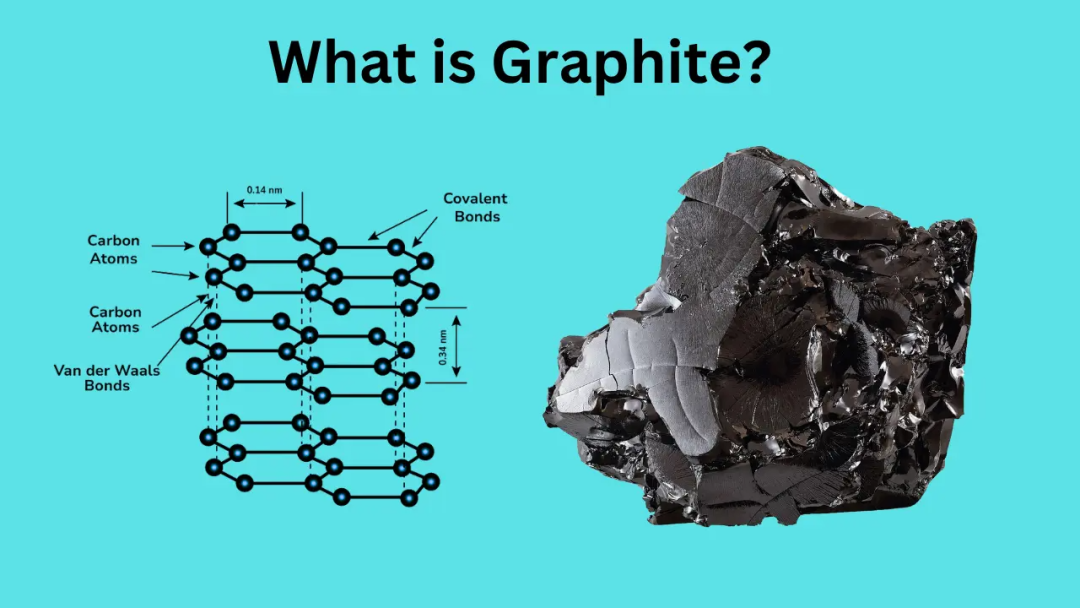

圖 石墨的結構與實物展示

但單層石墨烯內部的碳原子之間由強共價鍵連接。一旦剝離了那些“松散”的層間作用力，剩下的單層結構就展現出驚人的強度。

實驗表明，單層石墨烯的固有拉伸強度約為130 GPa，遠遠高于常見結構鋼。按理論模型估算，一張保鮮膜大小的石墨烯甚至可以承受一個足球的重量而不斷裂。

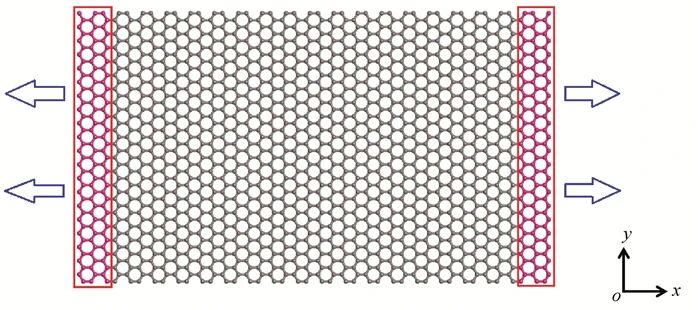

圖 單層石墨烯拉伸原理圖

2.巨大的“暴露”面積

二維材料的原子幾乎全部暴露在表面，使其擁有高表面積體積比。這種特性讓它們對周圍環境的變化敏感。對于特定設計的器件而言，甚至可以達到接近單分子檢測的靈敏度。這讓二維材料成為制造超靈敏傳感器的候選。

圖 二維材料傳感器的原理示意圖，突出其巨大的暴露表面積，可實現對環境分子的超靈敏檢測

3.電子的“囚籠”效應在塊體材料中，電子可以在三維空間自由運動；但當材料被壓縮到二維時，電子被限制在一個平面內。量子限域和層間耦合削弱共同重塑了材料的能帶結構。

一個經典例子是二硫化鉬（MoS?）：在塊體狀態下是間接帶隙半導體，發光效率很低；但當它變成單層時會轉變為直接帶隙半導體，并能在可見光范圍發出明亮的熒光。

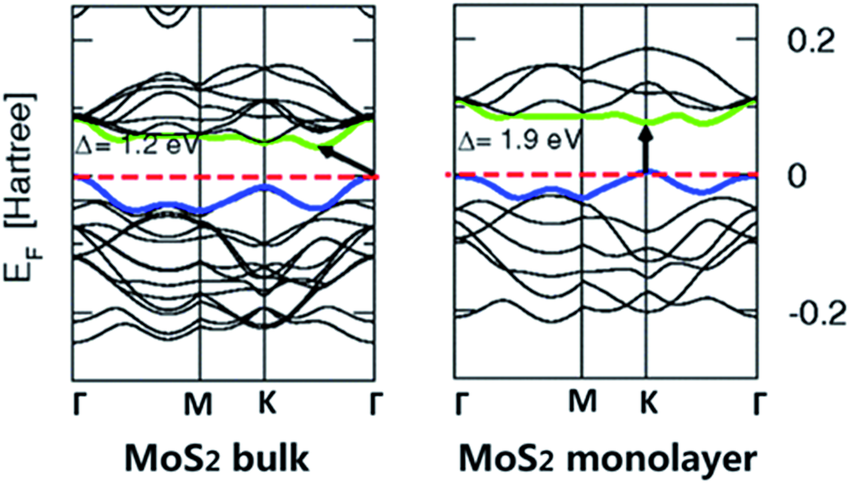

圖 MoS? 單層與塊體能帶結構對比圖

二維材料家族的“明星成員”

自2004年石墨烯被發現以來，二維材料的家族已經迅速壯大，它們各具特色：

1、石墨烯（Graphene）：它是導電與導熱的王者，擁有約為光速 1/300 的費米速度；它透明而堅韌，對可見光的吸收只有約 2%。雖然沒有帶隙（半金屬性質）限制了其在邏輯電路中的直接應用，但它依舊是電子學、能源材料和復合材料領域的基石。

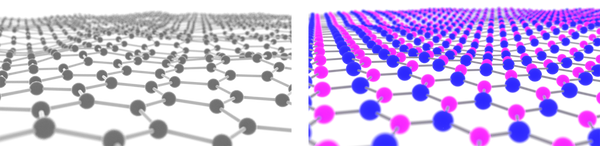

圖 石墨烯（左）和六方氮化硼（右）都是二維材料。盡管它們都具有六角晶格結構，但物理性質卻截然不同：石墨烯是優異的電導體，而六方氮化硼則是寬帶隙絕緣體

2、過渡金屬硫族化合物（TMDCs）：如 MoS?、WS? 等多數單層 TMDCs 都是直接帶隙半導體，非常適合制造晶體管、光探測器和發光器件。它們具有典型的 MX? 結構，一層過渡金屬原子夾在兩層硫族原子之間。

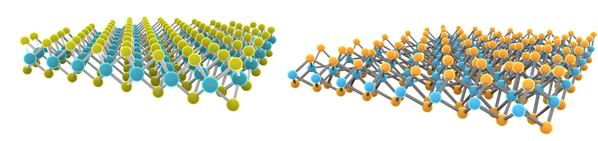

圖 MoS?（左）和WTe?（右）。它們都是二維過渡金屬二硫屬化物。MoS? 最常見于半導體的 2H 相，而 WTe? 更傾向于呈現金屬性的 1T 相

3、黑磷（Phosphorene）：黑磷被剝離成單層后稱為“黑磷烯”。它像褶皺蜂巢般的結構帶來了獨特的各向異性。黑磷的帶隙可通過層數調節，從約 0.3 eV（體）到約 1.5 eV（單層），覆蓋可見光到中紅外的重要波段。

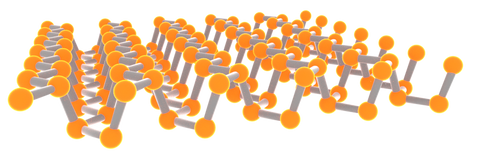

圖 磷烯（也稱為二維黑磷）是一種二維半導體，被認為是極具潛力的晶體管材料

4、Xenes 家族：仿照石墨烯，科學家們還合成了硅烯（silicene）、鍺烯（germanene）和錫烯（stanene）。這些材料通常需在特殊基底和惰性環境中保持穩定，但在拓撲電子學等前沿領域展現出潛力。

圖 硅烯（左）、鍺烯（中）和錫烯（右）都具有起伏的六角晶格結構

像“搭積木”一樣構建未來：操控與組裝

理解材料性質只是第一步。二維材料最迷人的地方在于：我們可以將不同材料像積木一樣堆疊，構建“范德華異質結”。

例如，用石墨烯作電極、用氮化硼作絕緣層，再夾一層 MoS? 作為發光層。自然界沒有這種結構，但我們可以人工實現。

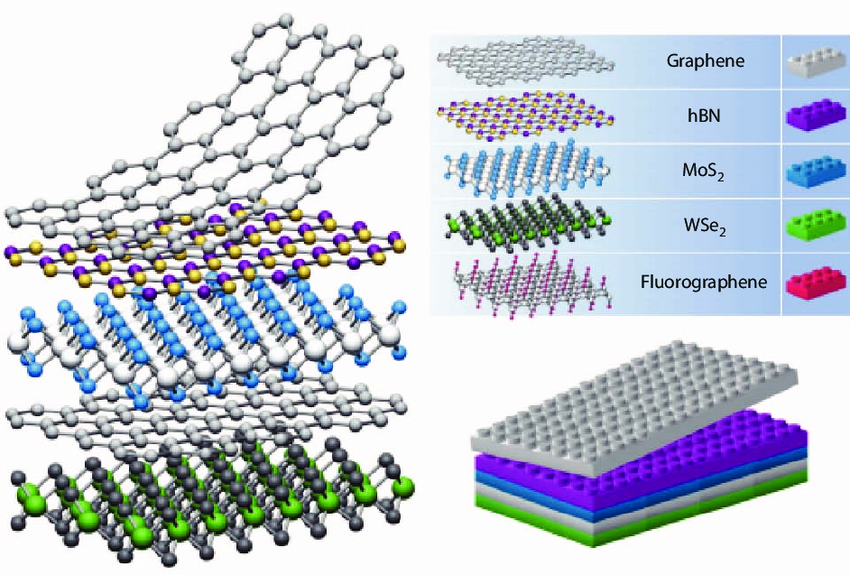

圖 二維材料范德華異質結構構建示意圖

不過這種“搭積木”絕非易事。研究者操作的是原子級厚度的薄膜，且需要在微米尺度上完成抓取、對準與貼合。要完成這些操作，必須借助精密的微觀操控平臺。

以澤攸科技的二維材料轉移臺為例，它融合成像、加熱、吸附、多軸協作等功能，是實驗室構建范德華異質結構的重要工具。

它的設計體現了對微觀工藝的深刻理解：

外觀鮮明、標識性強：設備采用模塊化與工程化結合的設計，整體布局開放、邏輯清晰，易于在實驗室中快速辨識和上手。

支撐多層異質結構制備：轉移臺支持二維材料的拾取、對準、貼合與釋放等一系列關鍵步驟，可用于多層范德華異質結的構建。

模塊化設計，操作簡易且可視化：系統由成像、位移、加熱、吸附等模塊構成，每個模塊可獨立理解又能協同完成工藝。

兼具高精度操控能力與廣泛兼容性：轉移臺在運動控制上具備細致、穩定、可重復的位移能力，適用于二維材料轉移過程中的微尺度對準需求。

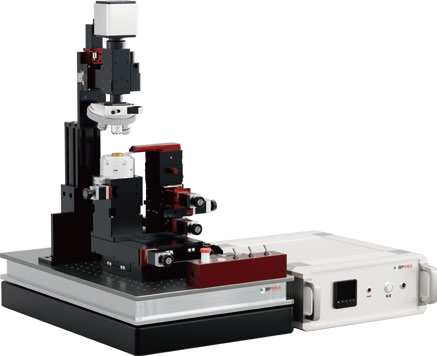

圖 澤攸科技二維材料轉移臺

正是有了這些精密工具，二維材料研究從最初“膠帶撕膜”的粗略嘗試，走向了構建復雜量子器件的工程時代。

未來已來：二維材料的應用前景

當我們能夠制備并精準操控這些極薄材料，未來的大門就被打開了。

更快的芯片：基于 TMDC 或黑磷的場效應晶體管（FET）擁有較高的開關比與載流子遷移率。超薄溝道可有效抑制短溝道效應，是后硅時代芯片的有力候選者。

超靈敏傳感器：利用二維材料巨大的表面積和高靈敏度，可以構造出接近單分子檢測的傳感器，用于環境監測與醫療診斷。

超級電池：石墨烯的高導電性和高表面積，使其成為理想電池電極材料。一些金屬相 MoS? 在特定電化學體系中，甚至表現出高于石墨烯的比電容。

柔性電子：二維材料極薄且柔韌，層間可滑移，是折疊屏、柔性電路、可穿戴電子設備的核心候選材料。

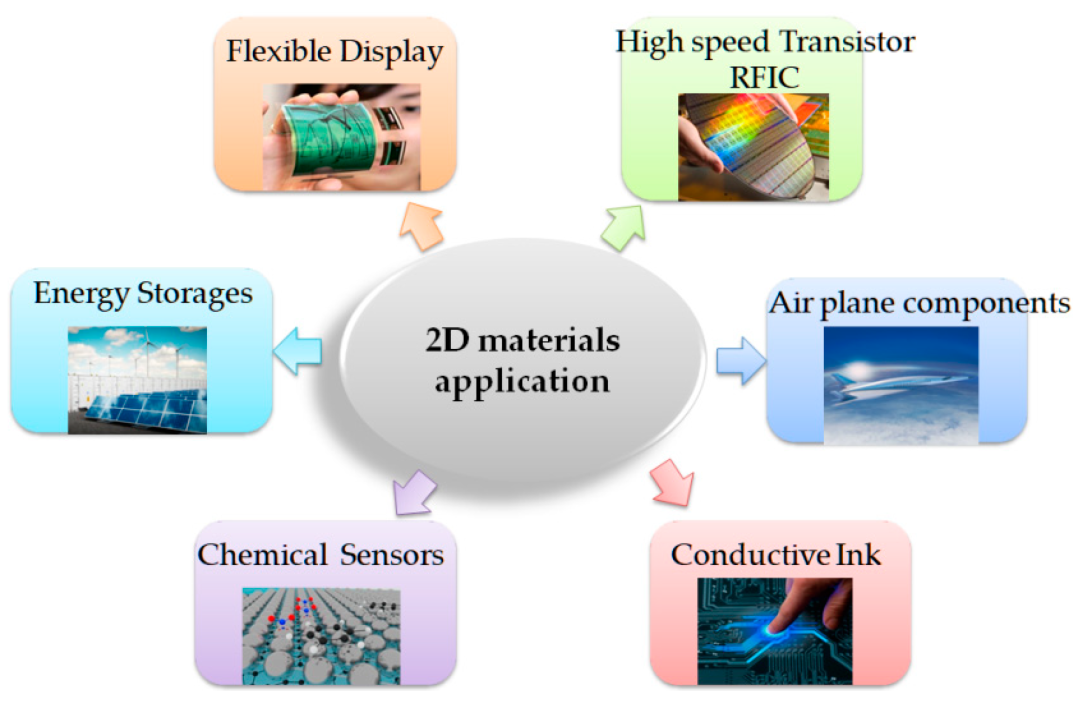

圖 基于二維材料的應用

從最初的一卷膠帶，到如今精密的轉移臺；從石墨烯的驚鴻一瞥，到龐大的二維材料家族，我們正經歷一場材料科學的革命。

在這個“平面”世界里，規則被改寫，想象力被釋放。

雖然讓這些原子薄層走向大規模產業仍有諸多工程挑戰，但我們已經站在了新時代的門檻上，準備迎接一個更薄、更強、更智能的未來。
