在結構材料領域，輕量化與高可靠性的雙重需求正持續推高對新一代鎂合金體系的性能要求。以稀土鎂合金為代表的先進材料，憑借低密度和潛在的高比強度，在航空航天、交通運輸及極端工況裝備中展現出重要應用前景。然而現有研究與工程實踐表明，鎂合金在強度、塑性與斷裂韌性之間仍存在顯著的“性能制衡”瓶頸：通過成分設計和組織調控提升強度，往往伴隨著脆性增加和失效風險上升；而在動態或沖擊載荷條件下，這種矛盾進一步放大，微觀組織中的第二相、取向織構及局部組織非均勻性極易成為裂紋萌生與快速擴展的起點，嚴重制約材料在復雜服役環境下的安全應用。

在此背景下，系統揭示稀土鎂合金在不同加載速率下的變形與損傷機理，并在此基礎上實現組織結構的可設計、可調控，已成為該領域急需突破的關鍵方向。從戰略層面看，這不僅關系到單一材料性能指標的提升，更直接支撐裝備關鍵部件的國產化與自主可控能力建設。通過深入理解相結構協同強化、動態再結晶及脆性轉變行為之間的內在關聯，有望為構建兼顧高強度、高韌性與高可靠性的輕質結構材料體系提供科學依據和技術路徑，從而滿足未來重大工程和極端工況對材料性能的戰略需求。

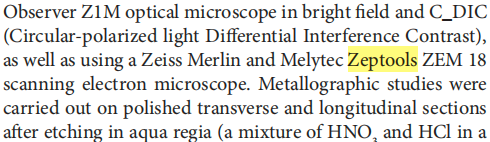

針對上述問題，海外科研團隊利用澤攸科技的ZEM系列臺式掃描電鏡進行了系統研究，該團隊圍繞稀土鎂合金在多應變率條件下的變形與失效機理，首次系統揭示了LPSO相與Zr富集相協同作用對強韌性轉變和動態脆化行為的影響。

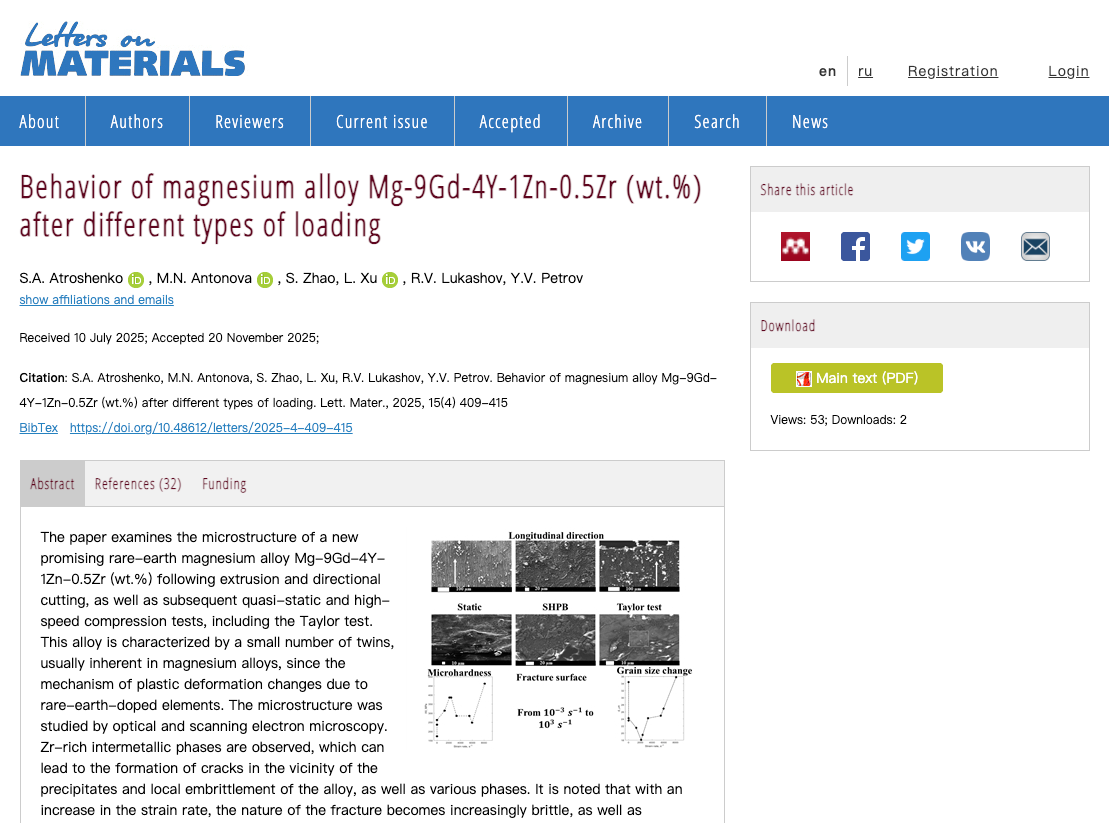

標題：Behavior of magnesium alloy Mg-9Gd-4Y-1Zn-0.5Zr (wt.%) after different types of loading

期刊：Letters on materials

網址：https://doi.org/10.48612/letters/2025-4-409-415

微觀組織特征與潛在失效源識別

本研究首先系統表征了擠壓后Mg-Gd-Y-Zn-Zr合金的初始組織：LPSO層狀相、再結晶等軸晶粒與沿晶或晶界富集的Zr-相共同構成了復雜的異質微結構。通過定量分析相分布與形貌，團隊識別出Zr-富集相和粗大第二相作為應力集中與裂紋萌生的主要微觀位點，指出在宏觀力學性能提升的同時，這些非均勻相和織構會增加局部脆化風險，為后續速率敏感性試驗提供了靶向觀測區域。

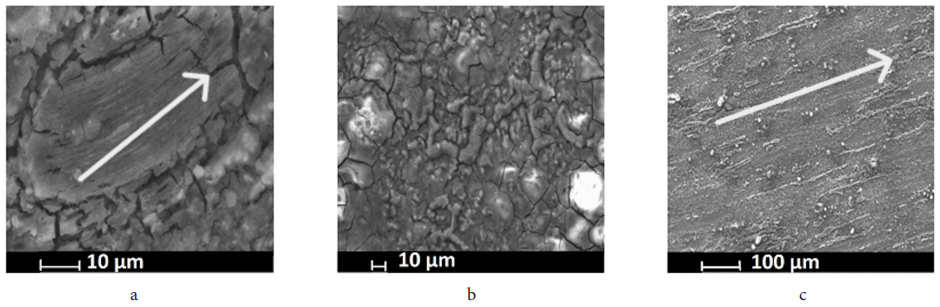

圖 樣品初始狀態下沿縱向的掃描電鏡（SEM）圖像（箭頭表示擠壓方向）（a）；在應變率為 0.1 s?1 的靜態壓縮條件下，樣品橫截面的 SEM 圖像（b）；同一應變率下樣品縱截面的 SEM 圖像（箭頭表示壓縮方向）（c）

應變率依賴的變形機制與組織演化

在覆蓋準靜態到沖擊速率的系統載荷試驗中，研究揭示出隨應變率增加材料由位錯滑移主導的可塑變形逐步向動態再結晶與局部剪切帶并存的復雜機理過渡：中等速率下表現為晶粒細化與硬化，而在高應變率下出現局部熱軟化、晶粒粗化與裂紋密集化現象。為準確追蹤這些演化過程，團隊對變形前后樣品進行了高分辨組織學對比，其中借助澤攸科技ZEM系列掃描電鏡的細觀成像與成分分析，明確了速率驅動下相態、滑移帶與DRX區的空間關系。

圖 樣品在應變率為 0.001 s?1 條件下靜態壓縮后的 C_DIC 圖像（a）；樣品在應變率為 0.1 s?1 條件下沿縱向靜態壓縮后的掃描電鏡（SEM）圖像（b）。箭頭表示壓縮方向。

裂紋萌生位置與斷裂模式轉變

針對斷裂行為的定位研究表明：低速載荷下合金以韌性或韌脆混合斷裂為主，而在高速沖擊條件下，裂紋常以Zr-富集相附近為起點并迅速沿特定面解理擴展，斷裂形貌由杯錐與延性頸縮向解理臺階、河流花紋等脆性特征轉變。斷口與斷裂路徑的原位與事后分析支持“局部第二相—應變率—熱軟化”耦合導致脆化突發的判定，為工程評估提供了直接的破壞鏈路圖譜。

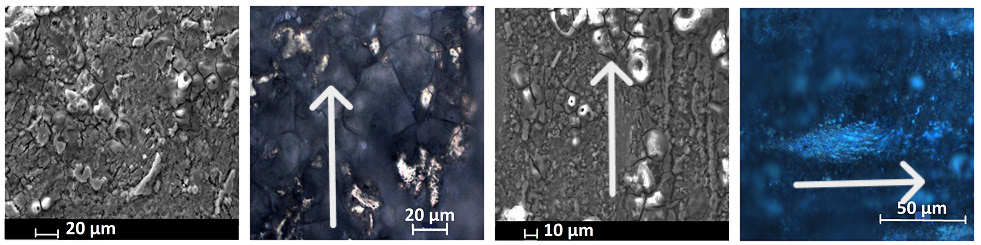

圖 樣品在應變率為 2400 s?1 的 SHPB 試驗后的掃描電鏡（SEM）圖像（a）；樣品在應變率為 5970 s?1 的 SHPB 試驗后的光學顯微圖像（b）；樣品經 Taylor 沖擊試驗后的掃描電鏡（SEM）圖像（c）；樣品經 Taylor 沖擊試驗后的 C_DIC 圖像（d）。箭頭表示壓縮方向。

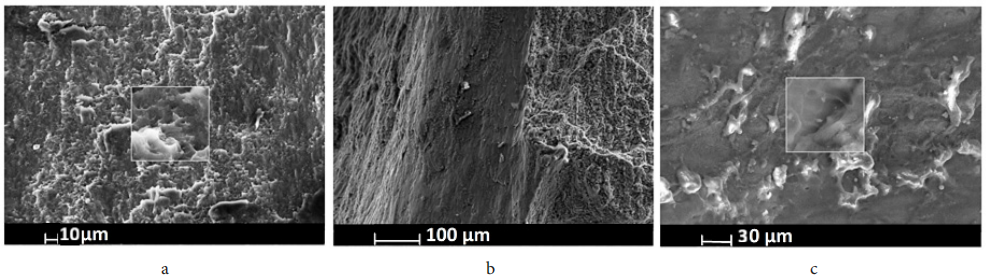

圖 樣品在應變率為 0.1 s?1 的靜態壓縮試驗后的斷口形貌（插圖為放大 5 倍的局部細節）（a）；樣品在應變率為 2400 s?1 的 SHPB 試驗后的斷口形貌（b）；樣品經 Taylor 沖擊試驗后的斷口形貌（插圖為放大 3 倍的局部細節）（c）。

針對性的材料設計與工程應用建議

基于上述機理洞見，研究提出了兼顧強度與韌性的協同調控策略：通過精細化LPSO相形態控制、限制Zr相關第二相的尺寸與連通性、以及在熱機械加工中優化再結晶行為，構建既能提供增強效應又具備損傷容限的異質微結構。該策略既指向微觀相工程的可行路徑，也為在航空航天與運輸等極端工況下實現輕量化結構部件的可靠化設計提供了可操作的材料學依據。

澤攸科技ZEM系列掃描電鏡是一款集成度高、便攜性強且經濟實用的科研設備。它具備快速抽真空、高成像速度、多樣的信號探測器選擇，適用于形貌觀測和成分分析，還能適配多種原位實驗需求。該設備對安裝環境要求低，不挑樓層，操作簡單，非專業人士也能快速上手，能夠更廣泛地應用于新材料研發、生命科學、失效分析、工業質檢等多個領域，為廣大科研院所和企業用戶提供了一套兼具高性能與高性價比的強大微觀表征解決方案。
